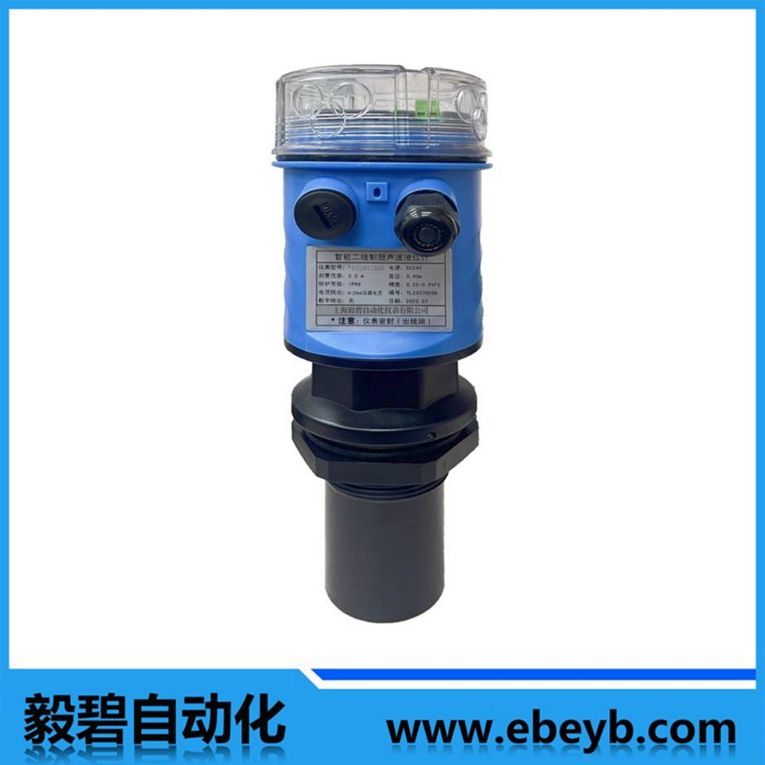

- 商品名稱：超聲波液位計/物位計
- 添加時間：2024-03-30 15:01:27
聯系郵箱：ebauto18@126.com
一、簡介
超聲波液位/物位計采用超聲波脈沖原理進行非接觸式的測量，是一種非接觸式、高可靠性、高性價比、易安裝維護的物位測量?jī)x器。它不必接觸介質就能滿足大部分物位測量要求，集液位水位測距顯示變送等功能于一體，被測介質幾乎不受限制，可廣泛應用于各種液體和固體物料高度的測量。
二、技術參數
1、測量范圍：5m、10m、15m、20m、25m（根據實測量程選定）
2、盲 區：0.25m～0.6m
3、測距精度：0.25%～0.5%（標準條件）
4、測距分辨率：1mm
5、壓 力：4個大氣壓以下
6、儀表顯示：自帶LCD顯示液位或空間距離
7、模擬輸出：4～20mA
8、數字輸出：RS485 / Modbus協議或定制協議
9、供電電壓：DC12V / DC24V / AC220V，防雷裝置內置
10、環境溫度：－20℃ ～ ＋60℃（高溫定制請說明）
11、防護等級：IP65 / IP68
三、產品優勢
1、IP68的防護等級：我們的超聲波液位計防水接頭采用45度斜角設計，只要將表頭上面的蓋子擰緊，可實現整機IP68的防水等級。把它浸泡在水中一年，它仍然會保持良好的工作狀態；
2、性能卓越：通過接入PLC查看信號曲線，可以清楚地看到我們的超聲波液位計在平滑度和毛刺控制方面的優勢，可以與進口品牌相媲美；
3、線路設計功能全面：我們的兩線制超聲波液位計是4-20ma回路供電，4線制默認同時自帶4-20ma + moudbs485 + 2繼電器。***重要的是4-20ma輸出端，在誤接DC24V電源的情況下，不會燒毀；
4、操作簡單：大液晶菜單讓你在操作時一目了然，每一個功能都清晰可見；
5、寬電壓供電，信號隔離設計：每臺供電默認為：DC6V-30V，出廠為DC24V標定出廠，可以定制AC220V供電。
四、選型表
Eby | 上海毅碧自動化儀表有限公司 | ||||||
ULT | 超聲波液位計 | ||||||
2 | 二線制 | ||||||
4 | 四線制 | ||||||
Y | 一體式 | ||||||
F | 分體式 | ||||||
D | 供電DC24V | ||||||
A | 供電AC220V | ||||||
B | 標配探頭 | ||||||
F | 防腐探頭 | ||||||
T | 定制探頭 | ||||||
01 | 量程1米 | ||||||
02 | 量程2米 | ||||||
05 | 量程5米 | ||||||
10 | 量程10米 | ||||||
…… | …… | ||||||
例：Eby-ULT2YDB05 | |||||||
五、外形尺寸及安裝示意圖

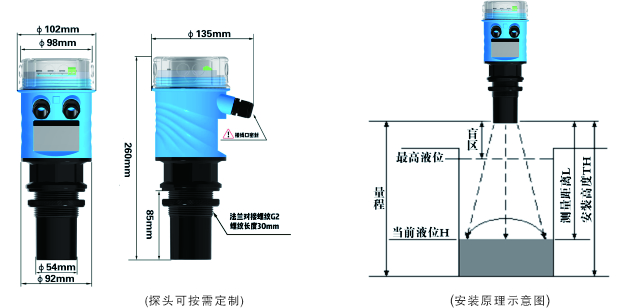

1、儀表外形尺寸及安裝原理
探頭尺寸會根據儀表量程的不同而有所改變，若有不同會預先告知！

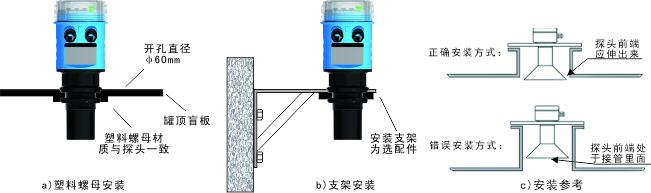

2、 儀表安裝方式
敞開環境下一般采用支架安裝方式，用儀表自帶法蘭或螺母固定。池或罐在安裝位置上割一個略大于探頭直徑（60mm）的圓孔，將儀表放入，然后將法蘭或螺母自下而上旋緊。安裝須***保證儀表的探頭面與被測液面水平。
