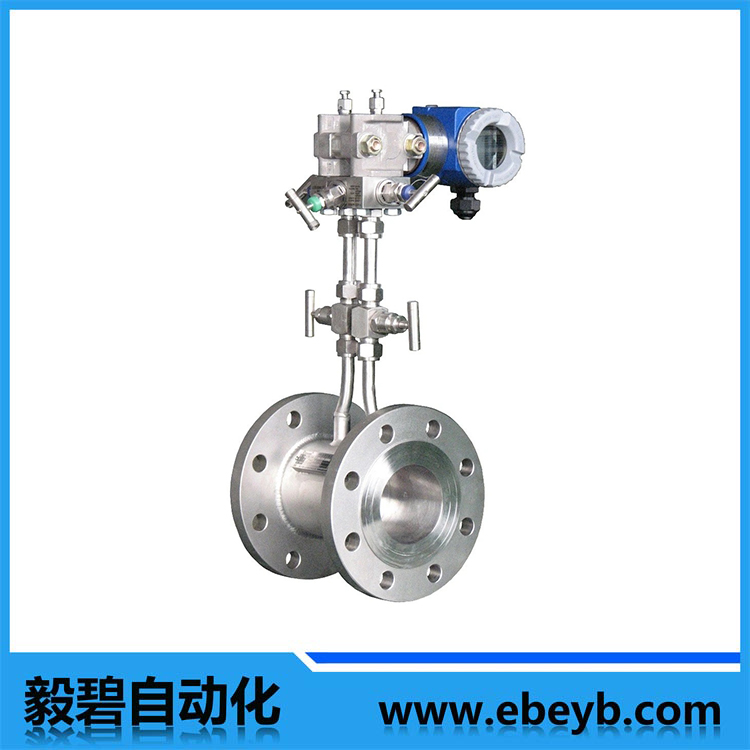

- 商品名稱：Eby-LGY700型一體化孔板流量計
- 添加時間：2023-08-25 13:49:35
聯系郵箱：ebauto18@126.com
Eby-LGY700型一體化孔板流量計是一種常用的流量測量設備，廣泛應用于工業領域的流體輸送系統中。下面將對一體化孔板流量計進行詳細介紹，包括其原理、結構、特點和應用等方面。
一、原理：
一體化孔板流量計基于孔板原理進行流量測量。當液體或氣體通過孔板時，由于孔板在管道內形成了一種收縮效應，流體速度增加，壓力降低。根據孔板兩側的壓力差可以推算出流體的流量。
二、結構：
一體化孔板流量計通常由以下幾個部分組成：
1. 孔板：一體化設計的孔板直接安裝在管道內，通過固定螺栓與管道連接。
2. 傳感器：用于測量壓力差的傳感器，一般采用壓力變送器或壓力傳感器。
3. 殼體：用于保護傳感器和孔板的殼體，通常采用不銹鋼材料制成。
三、技術參數
Eby-LGY700 | 用于天然氣、石油、化工原料 |
公稱通徑 | DN15～DN2000 |
***大允許誤差 | ±0.5%；±1.0% |
公稱壓力 | PN≤25MPa |
量 程 比 | 1:10 1:30 |
輸出信號 | 4～20mA |
介質溫度 | 正常≤150℃；高溫≤450℃ |
雷諾數范圍 | ReD300～1×10? |
環境溫度 | -45～80℃ |
取壓方式 | 取壓管法蘭取壓、環室取壓 |
隔爆標志 | Ex db II CT2～T6 Gb，Ex ia II CT2～T4 Ga |
防護等級 | IP66 |
四、特點：
1. 精度高：一體化孔板流量計具有較高的測量精度，可滿足工業生產對于流量測量的要求。
2. 適用范圍廣：一體化孔板流量計適用于液體和氣體的流量測量，廣泛應用于各種工業領域。
3. 結構簡單：一體化孔板流量計結構簡單緊湊，安裝方便，維護成本低。
4. 高可靠性：一體化孔板流量計采用優質材料制造，具有良好的耐腐蝕性和可靠性。
五、應用：
一體化孔板流量計在各種流體輸送系統中廣泛應用，包括但不限于以下領域：
1. 石油化工：用于石油、天然氣、化工原料等液體和氣體的流量測量。
2. 電力行業：用于冷卻水、鍋爐給水等介質的流量測量。
3. 污水處理：用于污水處理系統中污水流量的監測和控制。
4. 制藥行業：用于藥液的輸送和流量控制。
六、總結
一體化孔板流量計是一種精度高、結構簡單、可靠性強的流量測量設備，廣泛應用于各個工業領域。隨著科技的發展，一體化孔板流量計將進一步提高測量精度和適用范圍，為工業生產提供更加準確和可靠的流量數據。
