- 商品名稱：EbyRD807F調頻雷達物位計
- 添加時間：2023-08-24 18:11:33
聯系郵箱：ebauto18@126.com

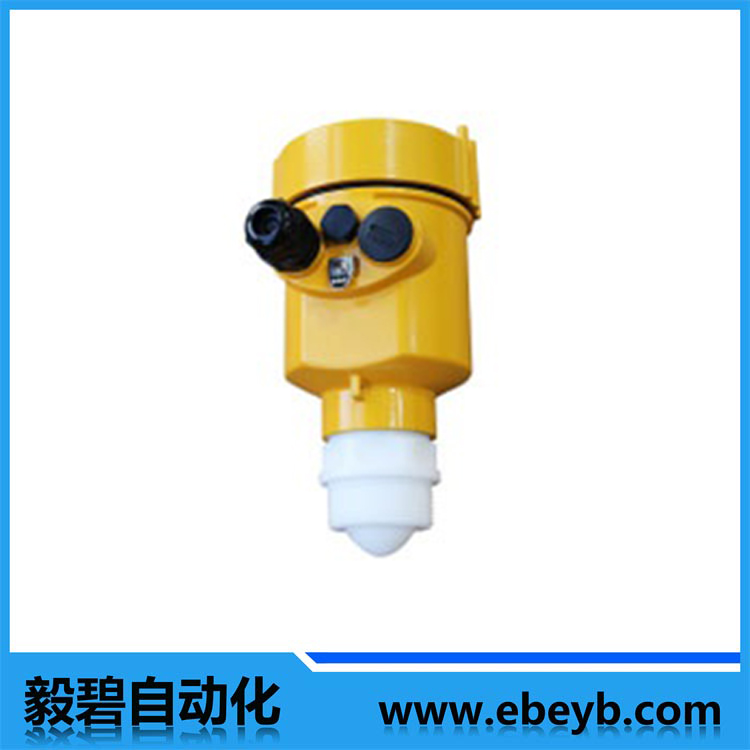

Eby-RD807F型調頻連續波雷達物位計是一種用于測量液體或固體物料的液位的高精度儀器。它利用雷達原理，通過發送和接收雷達波來確定物料表面與儀器之間的距離，從而測量液體或固體物料的液位高度。
技術參數
應用 | 腐蝕性液體/漿液 |
量程范圍 | 0…10m/20m/30m |
過程連接 | G1-1/2 螺紋/法蘭 |
過程溫度 | -40~+100℃ |
過程壓力 | --0.1~+0.2MPa |
測量精度 | ±2mm |
儀表盲區 | 0.15m |
信號頻率 | 76~81GHz |
信號輸出 | 4~20mA/HART/RS485 |
電源 | 24V DC/220V AC |
波束角 | 12° |
帶寬 | 5Ghz |
防護等級 | IP67 |
防爆等級 | Exd/ia IICT4~T6 |
工作原理
雷達液位儀的工作原理基于時差測量，即測量從儀器發送到物料表面并返回的雷達波的時間延遲。它通過以下步驟完成液位測量：
1. 發送雷達信號：雷達液位儀內部的發射器向物料表面發送高頻雷達波。這些雷達波以無線方式傳輸，并以極快的速度前進。
2. 接收反射波：一旦雷達波與物料表面接觸，它會被反射回儀器。接收器接收到反射回來的雷達波，并記錄下它的時間。
3. 測量時間延遲：通過計算從發送到接收的時間延遲，雷達液位儀能夠確定雷達波行進的距離，即物料表面與儀器的距離。
4. 計算液位高度：根據測得的距離信息，結合儀器預先設定的容器或容積信息，雷達液位儀可以準確計算出液體或固體物料的液位高度。
特點和優勢
雷達液位儀具有以下特點和優勢，使其成為液位測量領域的重要工具：
1. 高精度測量：雷達液位儀具有非常高的測量精度，可以實現毫米級別的液位測量精度，適用于對液位要求較高的應用場景。
2. 非接觸式測量：由于雷達液位儀是通過無線方式發送和接收雷達信號，因此無需直接接觸物料表面，避免了對物料的污染或腐蝕。
3. 廣泛適用性：雷達液位儀適用于各種工業領域，包括石油化工、食品飲料、水處理、制藥等。它可以測量液體、粉體、漿料等不同形態的物料液位。
4. 抗干擾能力強：雷達液位儀對于溫度變化、介質變化等環境因素有很高的抗干擾能力，能夠穩定準確地測量液位，不受外界因素影響。
5. 易于安裝和維護：雷達液位儀的安裝和維護相對簡單。它通常具有緊湊的設計和多種安裝方式，可以方便地集成到現有的工藝系統中。
應用領域
雷達液位儀廣泛應用于各種液位測量場景，包括但不限于以下領域：
1. 石油化工：用于石油罐、儲罐、化工反應器等容器的液位監測和控制。
2. 食品飲料：用于食品、飲料等生產過程中容器的液位管理和調控。
3. 水處理：用于水處理廠、水池、污水處理設備等的液位監測和控制。
4. 制藥：用于制藥工廠的藥液儲存罐、反應器等液位測量和過程控制。
5. 其他工業應用：包括能源生產、造紙、鋼鐵等領域的液位測量和控制。
結論
雷達液位儀作為一種高精度液位測量?jī)x器，具有非接觸式測量、高精度、廣泛適用性和抗干擾能力強等優勢。它在多個工業領域中起著重要作用，提供了可靠、穩定的液位測量解決方案。
